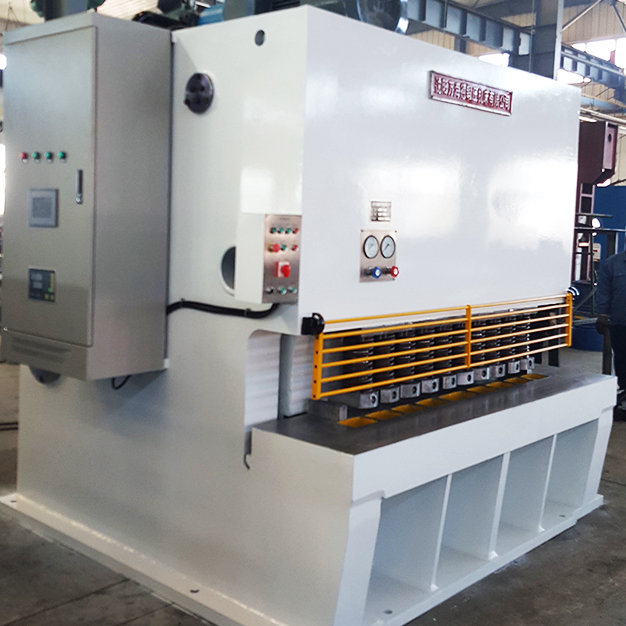

Q12Y系列液壓擺式剪板機

Q12Y系列液壓擺式剪板機，是采用液壓系統動力驅動一個刀片相對另一刀片作往復直線運動剪切板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。屬于鍛壓機械中的一種，主要作用就是金屬加工行業。產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。

Q12Y系列液壓擺式剪板機主要結構：主要由床身部分、滑塊部分、壓料部分、液壓傳動系統、定尺寸檔料器、自動潤滑等組成。

1、 床身部分：由左右立柱、工作臺、前面板、油箱等主要零部件焊接而成，后經過高溫人工時效處理，消除內應力，床身具有高的強度和剛性，保證床身機加工精度持久使用不變形；

2、滑塊（上刀架）：為45#鑄鋼件，通過兩個主油缸的活塞運動，使上刀架圍繞固定圓心實現擺式剪切運動。剪刃間隙調整為蝸輪蝸桿結構，分別設在床身兩側。并設有刻度值，同時具備零位限制功能，調整間隙簡便、直觀、可靠。

3、液壓傳動系統：液壓系統由電機、自變量軸向柱塞泵、大通徑順序閥、電磁換向閥、溢流閥、單向閥等液壓元件組成。采用大推力的液壓缸直接帶動負載，從而省去了中間的減速裝置，使傳動簡化，系統工作運行平穩阻尼小、噪聲低，液壓系統設有過載保護裝置。

4、壓料缸：由順序閥控制，壓料迅速可靠，實現先壓料后剪切動作。設有壓料力根據板厚可調整功能。

5、檔料器：設有手動、機動兩種控制和調節，簡單、方便、省力，易實現自動化控制和過載保護，可微動調整、定尺準確并保證剪切精度。

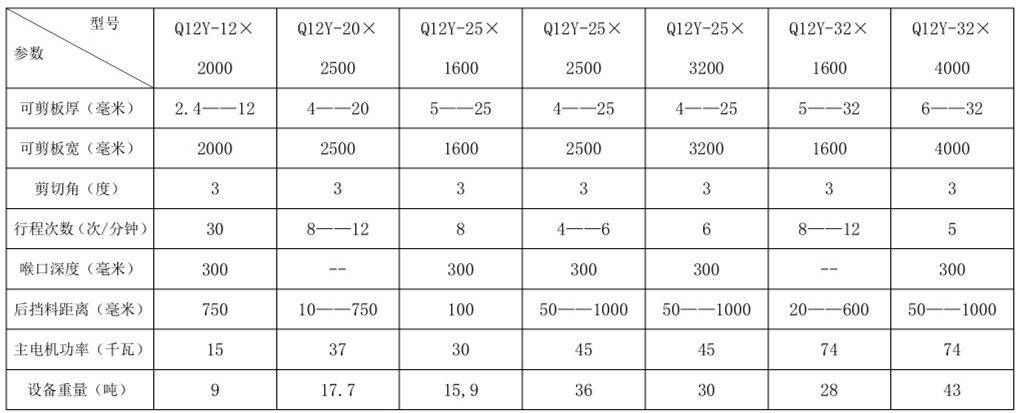

Q12Y系列液壓擺式剪板機主要特點：

1．效率：本機床采用鋼板焊接結構，剛性好，采用液壓擺式剪切機構過程迅速而平穩，被剪切板料剪切面平整，效率高；

2．功能：調整刃口間隙迅速方便，后擋料采用機械傳動位置顯數器顯示數值，并能作手動微調，調節方便可靠前托料采用標尺顯示、活動擋指定位（選構件）；另外還沒有燈光對線裝置，便于劃線剪切；機器還設有防護欄機構，當防護欄翻起時即切斷剪切控制電路，保證了操作者的安全。本機床采用先進的液壓和電氣控制系統，調節和操作方便迅速可靠。

●全鋼焊接結構，綜合處理(振動時效、熱)消除內應力，有很好的剛性與穩定性。

●采用先進的集成式液壓系統，可靠性好。

●采用整體鑄鋼平臺，消除支承間隙．提高剪切質量。

●機動后擋料，手動微調，數字顯示。

●刀片間隙由手輪調整，迅速、準確、方便。

●矩形刀片、四個刃口均可使用，使用壽命長。

●剪切角可調，減少板料扭曲變形。

●上刀架采用內傾結構，便于落料，并能提高工件的精度。

●具有分段剪切功能；具有燈光對線的功能。

●后托料裝置(可另選擇配置)。
